Kit Lineal Manta ducha de obra Evolux Lisa

kit Evolux Lineal para impermeabilizar platos de ducha de obra. Es ideal como solución para la protección impermeable de platos de ducha de obra con mínima altura y con sistema de evacuación incorporada.

Este kit es el preferido de los profesionales instaladores ya que garantiza una perfecta impermeabilización del plato de ducha mediante una rápida y sencilla instalación.

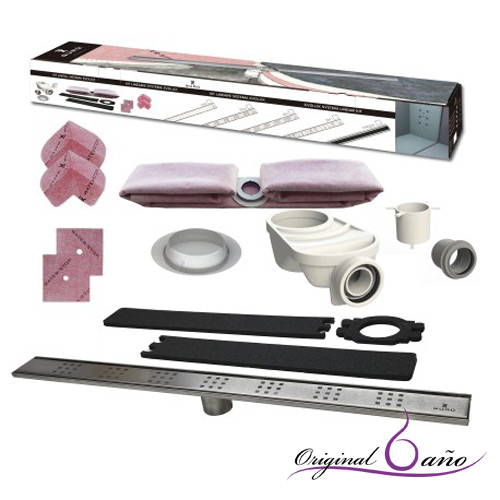

CONTENIDO DEL KIT PARA DUCHA DE OBRA EVOLUX LINEAL LISA:

DRENAJE:

• Cazoleta y rejilla de acero inoxidable de calidad AISI 304 de 1,5 mm de espesar. Modelo de rejilla LISA

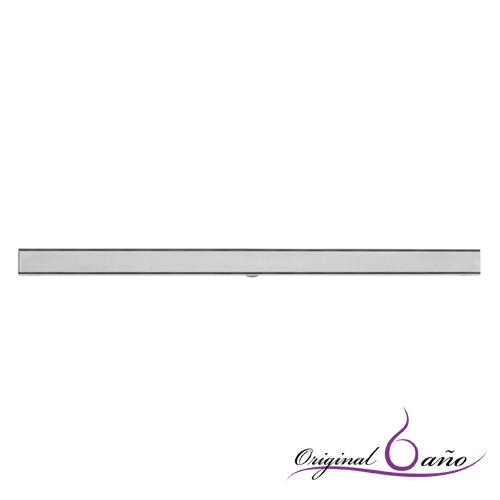

• Drenaje lineal a 1 ó 2 aguas con canaletas de 69 mm de anchura exterior con pendientes internas y rejilla de ancho 53 mm que define una ranura de 6 mm a cada lado para la evacuación. Disponible en 6 medidas: 60-70-80-90-100-120 cm de largo

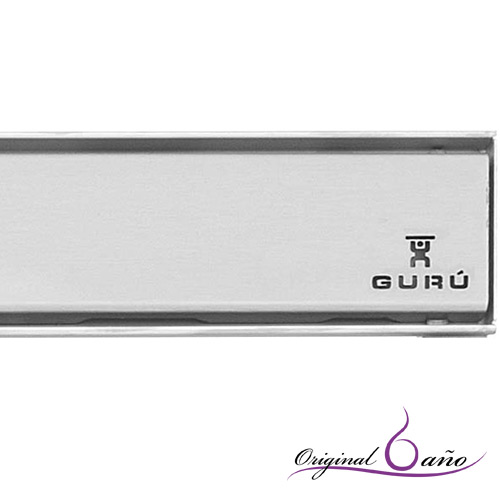

• Rejilla LISA, con acabado satinado y diseño liso. (Otros 4 diseños disponibles Plus, Rio, Zen e Integra)

IMPERMEABILIZACIÓN:

• Lámina impermeable Water-Stop de 2x2 m con adaptador de conexiónen posición lateral centrada al ancho y a 25 cm de un borde.

EVACUACIÓN:

• Sumidera sifónico de perfil bajo conforme con la norma 1253 partes 1 y 2.
• Salida horizontal orientable 360º con conexión DN/DI 50 -(50H).
• Sifón de 50 mm de altura con posiblidad de anulación.
• Reductor DN 50/40 - (50M/40H).
• Conexiones por presión mediante juntas tóricas y deslizantes, sin encolar.
• Cuerpo sifónico y adptador ; ABS; Reductor PP ; Juntas EPDM.
• Caudal de evacuación según modelos: Minimo 0,4 l/s y hasta 0,6 l/s.

ACCESORIOS PARA LA INSTALACIÓN Y EL MANTENIMIENTO:

• Tapa de instalación para cubrir la boca del sumidero y marcar el nivel del recrecido de mortero.
• Plantilla para instalar con pavimentos de muy bajo espesor o en sistema INTEGRA.
• 2 refuerzos para impermeabilización de águlos entrantes W-S DIN.
• 2 refuerzos para impermeabilización de tubos pasantes W-S TUBO.
• Filtro recogepelos.

VIDEO INSTALCION MANTA PARA PLATO DE DUCHA CON DESAGÜE LINEAL EVOLUX.

El sistema EVOLUX , aporta una serie de evoluciones respecto a modelos anteriores:

Evolución estética:

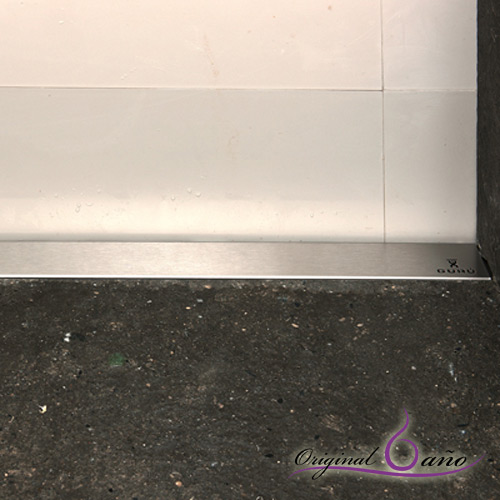

• Para platos de ducha de obra con altura mínima , incluso a ras de suelo.
• Con desagües lineales que permiten usar revestimientos de gran formato con pendientes a 1 ó 2 aguas.
• Diferentes posibilidades de colocación de la rejilla: Lateral pero separada de la pared, Central tradicional a 4 aguas, adosada a la pared a 1ó a 3 pendientes utilizando el perfil lateral opcional.

Evolución Práctica:

• La instalación por separado del cuerpo sifónico y de la lámina impermeable que resulta más cómoda y sencilla.
• Las conexiones son elásticas por presión con desacoplamiento , sin encolar.
• Se nivela y se ajusta en altura con el pavimento con mucha facilidad por el movimiento que le permite la elasticidad de las conexiones.
• Instalación en una altura mínima de 90 mm incluyendo un pavimento de 9 mmde espesor con su adhesivo de colocación.
• Soluciones para cualquier espesor de pavimento.

Evolución Técnica :

• Sumidero sifónico de perfil bajo
• Drenaje secundario con sistema anti-retorno para eliminar agua de infiltraciones.
• Salida horizontal orientable 360º
• Conexiones elasticas con desacoplamiento.

Para mas información puedes descargarte la ficha técnica de la manta impermeable para ducha Water-Stop:
